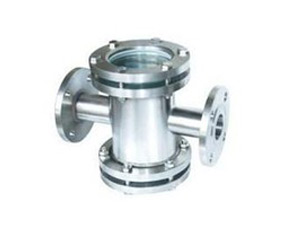

直通視鏡
- 廠家：滄州五森管道有限公司
- 電話：15931706007
視鏡是工業管道裝置上主要附件之一,在石油、化工、醫藥、食品等工業生產裝置的管道中,視鏡能隨時觀察管道中液體、氣體、蒸汽等介質流動及反應情況,起到監視生產、避免生產過程中事故發生的作用.
視鏡是工業管道裝置上主要附件之一，在石油、化工、醫藥、食品等工業生產裝置的管道中，視鏡能隨時觀察管道中液體、氣體、蒸汽等介質流動及反應情況，起到監視生產、避免生產過程中事故發生的作用。
|
技術參數
|
規格尺寸mm
|
|||
|
產品型號
|
SJ-ZT
|
口徑
|
L
|
H
|
|
殼體材質
|
20# 304 316L 襯氟 玻璃鋼 FRPP
|
DN25
|
200
|
189
|
|
視窗材質
|
鋼化玻璃 石英玻璃
|
DN32
|
260
|
234
|
|
適用壓力
|
0~2.5MPa
|
DN40
|
260
|
234
|
|
密封墊片
|
NER PTFE
|
DN50
|
320
|
278
|
|
公稱壓力
|
0.6~4.0MPa 150~300LB
|
DN65
|
320
|
283
|
|
工作溫度
|
石英：-30~800OC 鋼化：-30~250OC
|
DN80
|
360
|
308
|
|
連接形式
|
法蘭 螺紋 對焊
|
DN100
|
440
|
350
|
|
法蘭標準
|
GB HG SH JB ANSI JIS DIN
|
DN150
|
440
|
350
|
|
制造標準
|
HGJ501-86
|
DN200
|
480
|
424
|
安裝與維護
1、視鏡是用于觀察液體、氣體、蒸汽等介質的流動反應設備，其視窗玻璃應保持干凈無灰塵。
2、視窗玻璃屬宜損件，安裝視鏡時要小心輕放。
3、玻璃耐溫耐壓有一定的局限，請嚴格執行說明書上之規定。
4、允許急變溫度＜60℃，玻璃因溫差過大會破裂。
